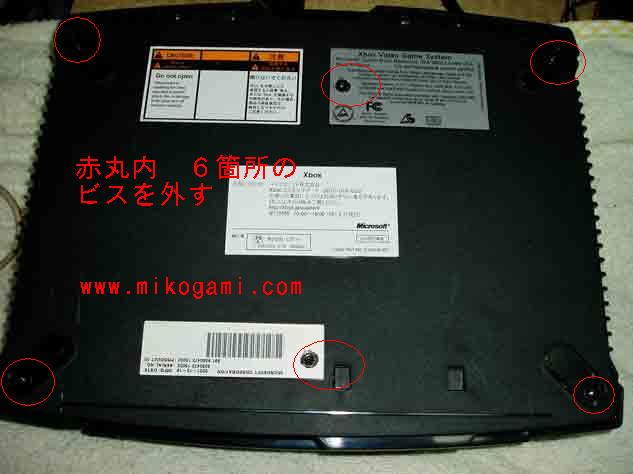

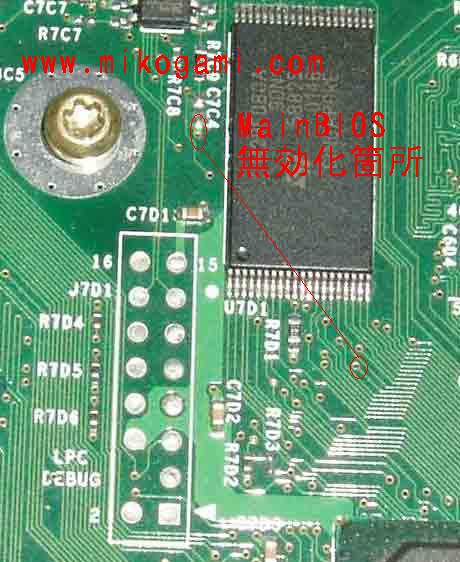

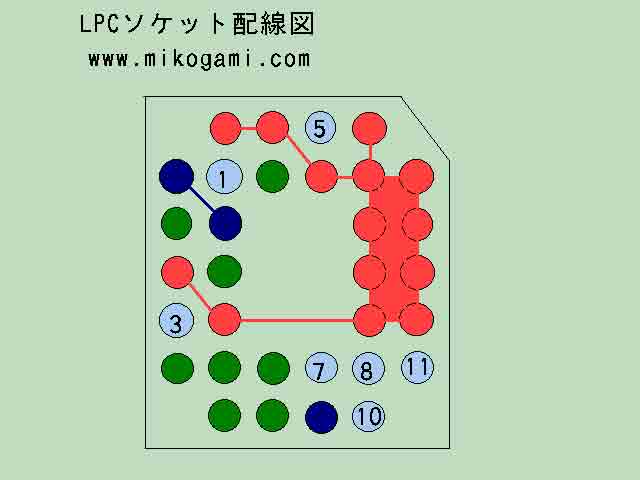

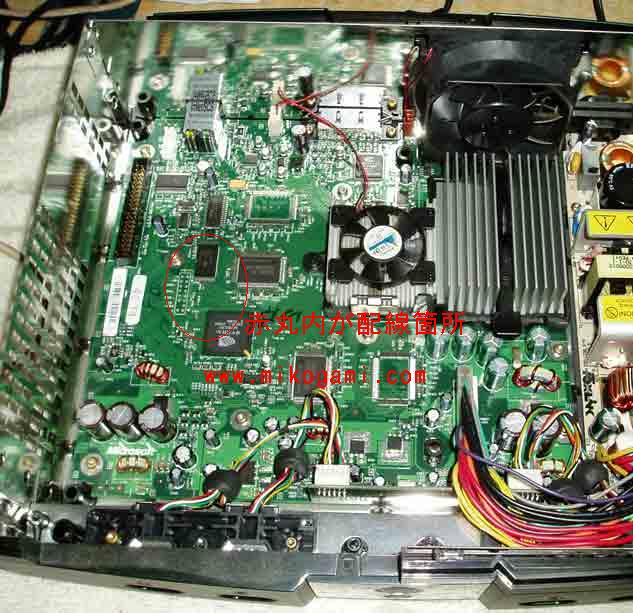

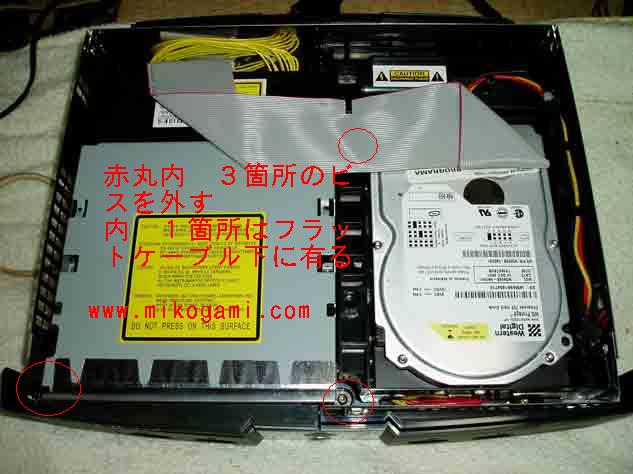

罰・箱の分解方法＆互換ＢＩＯＳの取り付け まず罰・箱背面の６本のボルトを外す。 ４本はゴム足の下部　２本はｼｰﾙの下にある。 背面の６本のビスを外した後、本体上部カバーを外し、本体内３本のビスを外しＤＶＤドライブ　ＨＤＤを 取り外す。 ３本のビスの内１本はフラットケーブル下に隠れている。 手順はまずDVDドライブ固定用の２本のビスを外し、ＨＤＤに繋がるフラットケーブル・電源ケーブルの 順に外し、ケーブル下のビスを外す。 DVDドライブに繋がる電源ケーブル（黄色の線の束）、フラットケーブルを外し その後　各ドライブを上方に持ち上げ取り外す。 罰・箱からドライブを外しメイン・ボードを露出させた状態。 赤●の部分が今回　配線を行うポイントである。 上記赤丸部分のアップ図 ＬＰＣ・DEBUGのポートに今回製作した互換ＢＩＯＳを接続し、標準装備のＢＩＯＳはジャンパー線を掛け 無効化させる。（赤丸−直線部分の配線） ちなみに標準ＢＩＯＳ停止用ジャンパー線部分に２極トグルスイッチ等を取り付けると、スイッチ切り替え で、標準ＢＩＯＳ−ＥｖｏＸ・ＢＩＯＳを切り替えて起動出来る用になる。 ＬＰＣ・ＤＥＢＵＧポートは、四角シルク印刷の部分　画像の向かって右下（△印）の部分が１番ピン 向かって左下が２番ピン　１番ピンの１つ上が３番ピン・・・・となっている。 直接ハンダ付けを行う場合、まずフラックスリムーバーにて、不純物を除去し、次にフラックスを用いて ハンダ付けを行うと、非常に楽にハンダ付けを行う事が出来る。 ピンヘッダーをＬＰＣポートにハンダ付けする場合は、まず各端子部分の余剰ハンダ部分にピンバイス 等を用いて穴を空けその後、ハンダ吸い取り機を使いハンダを吸い取りピンを取り付ける。 互換ＢＩＯＳを取り付けるＩＣソケットは上記の用に配線を行う。 （上記の図はＩＣソケットを裏面から見た状態で有る。 配線図中の●の中の数字は、罰箱側のＬＰＣポートへの結線Ｎｏである。 ちなみに緑の●部分は結線無し 赤●の部分はまとめて罰箱のＬＰＣポート９番に 青●の部分はまとめて罰箱のＬＰＣポート２番に接続する。
