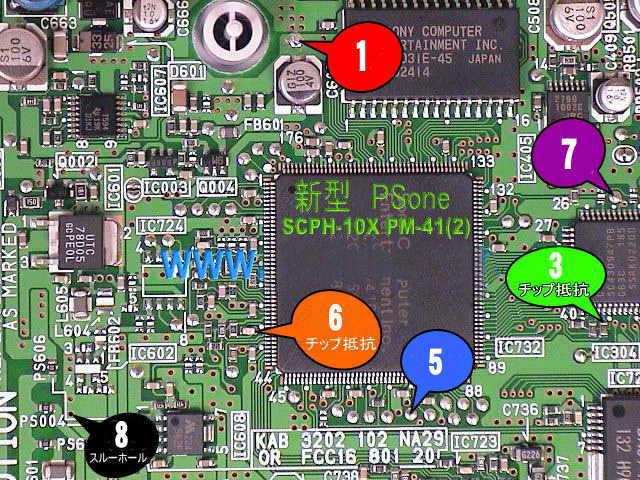

制作したＭＯＤをプレステに取り付ける。 さてようやくＰｓに完成したＭｏｄチップを取り付けるわけであるが、一つ注意点がある。 それは、Ｍｏｄに書き込まれたプログラムによって、配線箇所が異なる点である。 従って基本的には、Ｍｏｄに書き込まれるＨＥＸデーターを入手したサイトから配線図も入手する必要が ある。 今回は現行機種であるＰｓＯｎｅの新型基盤の配線図を載せておくので、参考にして欲しい。 何度も注意するようだが、これは当サイトのページからダウンロード出来るＨＥＸファイル専用の回路図 なので、他のＨＥＸファイルを入手した場合は、配線位置は若干異なると思われる。 今回ＰｓＯｎｅ新型基盤を記載した理由は、国内のこの手のサイトでは、まだ新型基盤の情報量が少ないこと、その情報が有ってもリンク切れが多いことからである。 ＰｓＯｎｅ新型基盤ＰＭ４１（２）　Patch_e.hex専用回路図
